成都監控安裝-大屏控製器如何安裝？

來源：必威首页發布日期： 2021.11.25 瀏覽數：

大屏控製器是監控係統中的重要顯示設備，能夠在多個(ge) 顯示終端上同時顯示多個(ge) 動態畫麵，主要用於(yu) 大屏幕拚接顯示係統，是係統的核心顯示控製設備。下麵成都監控安裝帶大家來了解下大屏控製器如何安裝！

1、大屏控製器組成

大屏控製器由機箱、輸入板和輸出板三個(ge) 部分組成。

2、大屏控製器安裝

安裝主控板：插槽有絲(si) 印M表示main主控板，用於(yu) 插主控板。

大屏控製器安裝

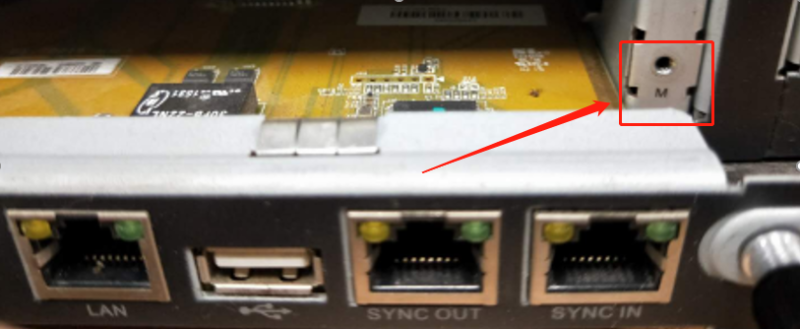

主控槽位標記

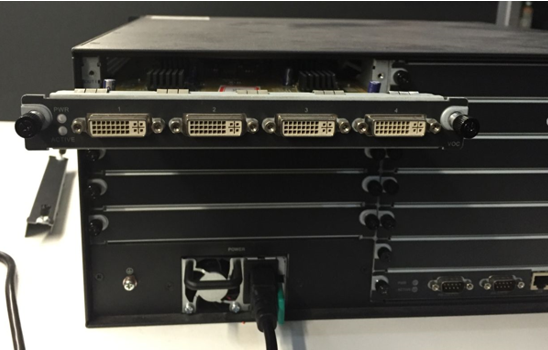

對準槽位插入主控板

主控板安裝

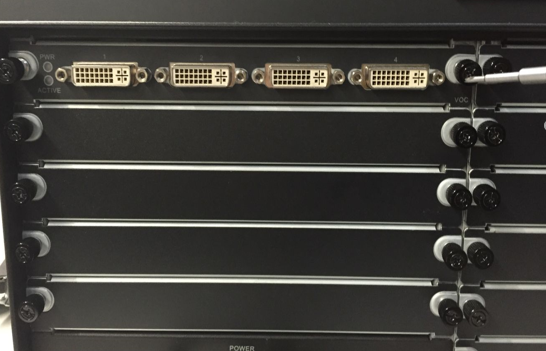

插緊主控板後，用螺絲刀擰緊兩邊螺絲

主控板安裝完成

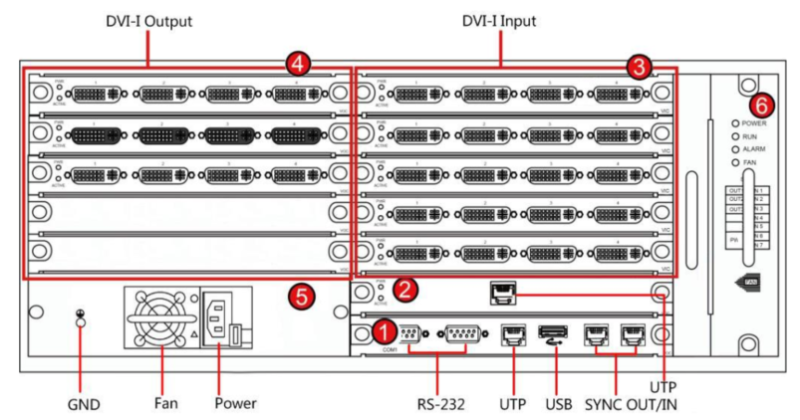

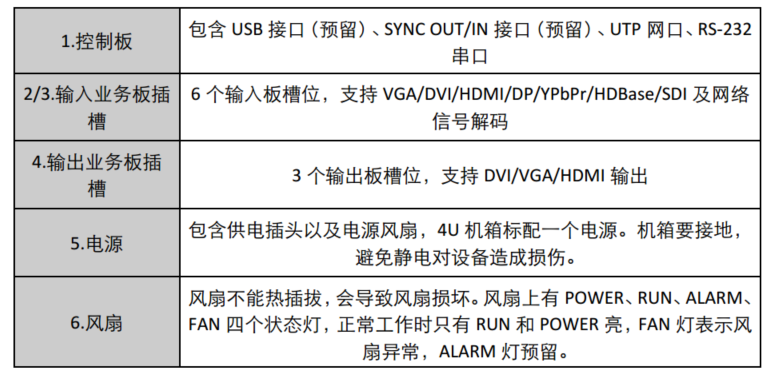

設備外觀後側及說明

注：
（1）從機箱的後方觀看，機箱的槽位分左右兩列，左邊一列插輸出板，右邊一列插輸入板和解碼板，槽位旁邊絲印也有IN和OUT的指示。若配單選配了“網絡解碼板”請插輸入端。
（2）主控板的UTP網口要接入本地交換機，若現場配了網絡解碼板，解碼板的網口也要接入本地交換機，最後，設備啟動正常後，進入配置模式。

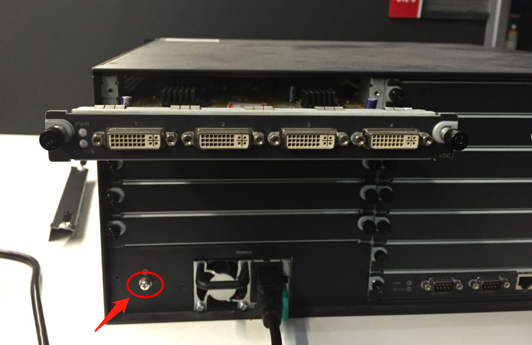

3、大屏控製器接地處理
設備接地防止雷擊靜電、保護人身安全、信號幹擾等；按照要求對設備進行接地處理。
