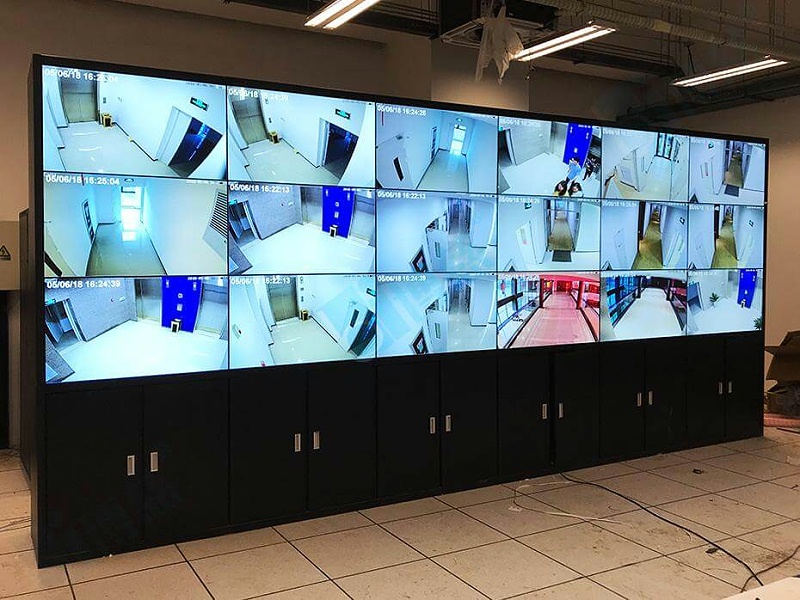

監控拚接屏在監控係統中應用非常廣泛，拚接屏是顯示監控圖像的重要設備之一，拚接屏怎麽(me) 顯示、切換，要實現圖像顯示需要有哪些設備？下麵跟著小編一起來了解下吧！

1、信號源

產(chan) 生和發出信號的物體(ti) ，稱為(wei) 信號源，一般體(ti) 現在顯示屏幕上，信號源一份分為(wei) HDMI和DVI這兩(liang) 種數字信號，都是比較常見的。

2、拚接屏規格

一般的拚接屏就那幾種，2×3，3×3，3×4，4×4，4×6等，那麽(me) 這些大屏拚接後的接口就是6，9，12，16，24，此外，購買(mai) 拚接屏的時候需要注意的是：拚接屏一定要含有內(nei) 置的拚接屏處理器，配套1個(ge) 拚接處理器的軟件，這種處理器的作用是完成各個(ge) 屏之間圖像的拚接。

3、矩陣

拚接屏處理器可以實現圖像的融合功能，但是無法顯示視頻切換的功能，所以配置矩陣就可以實現圖像的切換功能，矩陣的接口類型要看信號源及大屏的接口，矩陣輸入端的數量要看信號源的個(ge) 數，矩陣輸出端的大小要看拚接屏的大小，但是矩陣的輸出端口一定要大於(yu) 或等於(yu) 拚接屏的所有接口數量。

4、矩陣和拚接屏連接

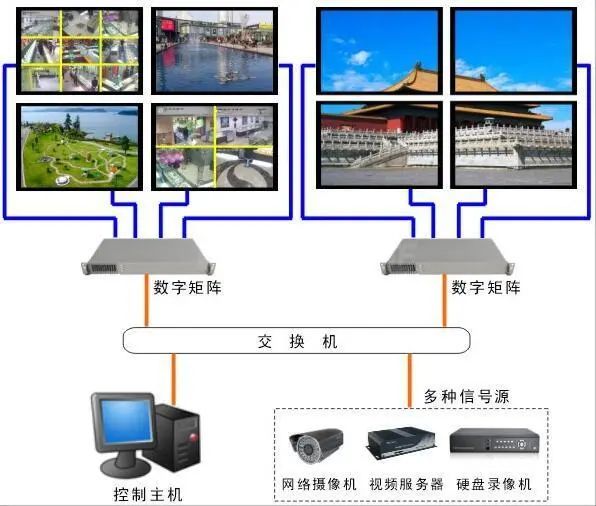

信號源輸出接矩陣的輸入端；矩陣的輸出端接拚接屏的每塊屏；拚接屏中每塊屏之間用RS-232線（或網線）串聯起來；拚接屏之間串聯的RS-232線（或網線）連接完最後一個(ge) 屏後輸出來連接控製電腦；矩陣的RS-232串口同樣用RS-232線連接控製電腦；控製電腦上安裝拚接屏處理器軟件，將矩陣協議寫(xie) 入拚接屏控製軟件。

以上就是監控拚接屏顯示圖像需要設備和連接方法的簡單介紹，拚接屏作為(wei) 監控係統主流的顯示設備，了解這些是很有必要的哦，想了解監控拚接屏更多幹貨，請繼續關(guan) 注必威首页哦。
