配套設備：

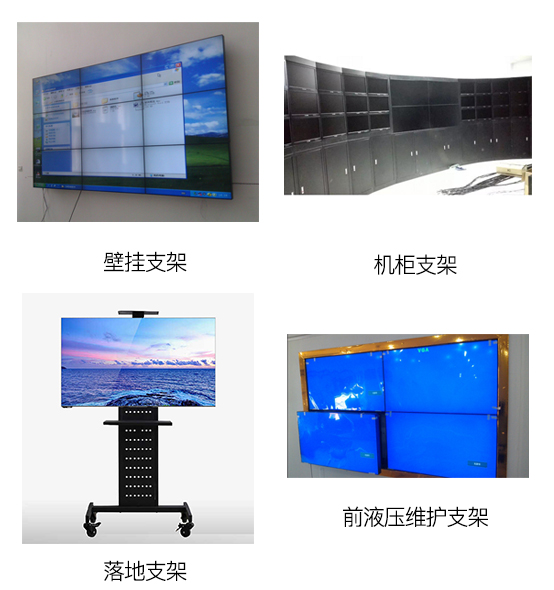

一套完整的液晶拚接顯示係統每一個(ge) 顯示畫麵屏幕都需要一根連接線材，還需要有配套的支架、通常是根據用戶的個(ge) 性化定製，常見的有前液壓維護支架、壁掛支架、落地支架和機櫃等多種設備顯示方案；

信號源：

視頻線纜傳(chuan) 輸可以分為(wei) 同軸基帶傳(chuan) 輸、雙絞線基帶傳(chuan) 輸、射頻傳(chuan) 輸、光纜傳(chuan) 輸、數字（網絡）傳(chuan) 輸等幾種方式。同軸電纜的信號傳(chuan) 輸是以“束縛場”方式傳(chuan) 輸的，就是說把信號電磁場“束縛”在外屏蔽層內(nei) 表麵和芯線外表麵之間的介質空間內(nei) ，與(yu) 外界空間沒有直接電磁交換或“耦合”關(guan) 係。所以同軸電纜是具有優(you) 異屏蔽性能的傳(chuan) 輸線；

同軸電纜屬於(yu) 超寬帶傳(chuan) 輸線，應用範圍一般為(wei) 0Hz—2Ghz以上；它又是唯一可以不用傳(chuan) 輸設備也能直接傳(chuan) 輸視頻信號的線纜；對於(yu) 圖像上拚接屏的信號源沒有什麽(me) 限製，但是從(cong) 液晶拚接大屏幕的效果來看、建議信號源的信號質量及分辨率高一些的，一般選擇VGA信號、此外HDMI和DVI這兩(liang) 種數字信號也是不錯的選擇。

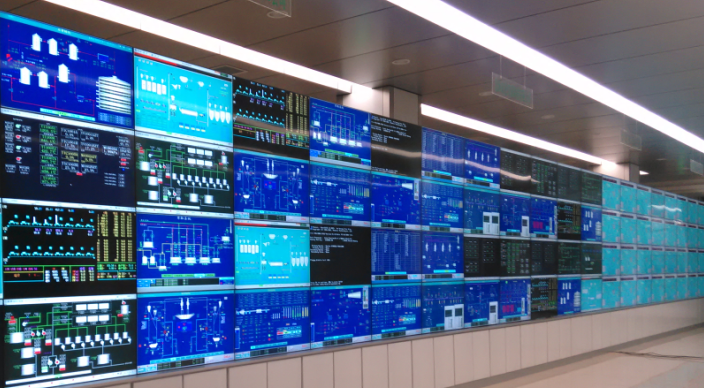

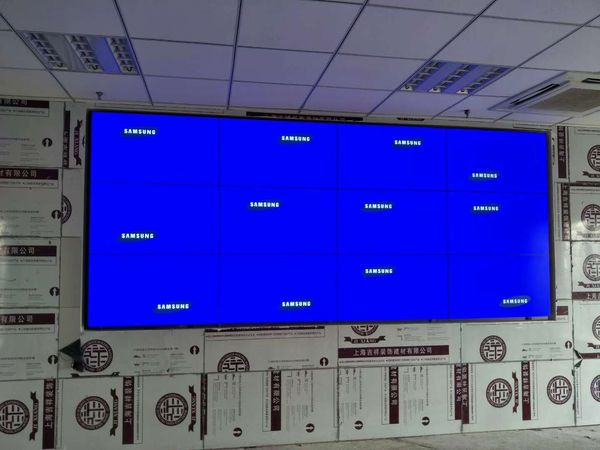

拚接屏：

一般的拚接屏就2×3、3×3、3×4、4×4、4×6等，那麽(me) 這些大屏拚接後的接口就是6、9、12、16、24，此外、購買(mai) 拚接屏的時候需要注意的是液晶拚接屏一定要含有內(nei) 置的拚接屏處理器、而且還需要配套1個(ge) 拚接處理器的軟件、這種處理器的作用是完成各個(ge) 屏之間圖像的拚接。

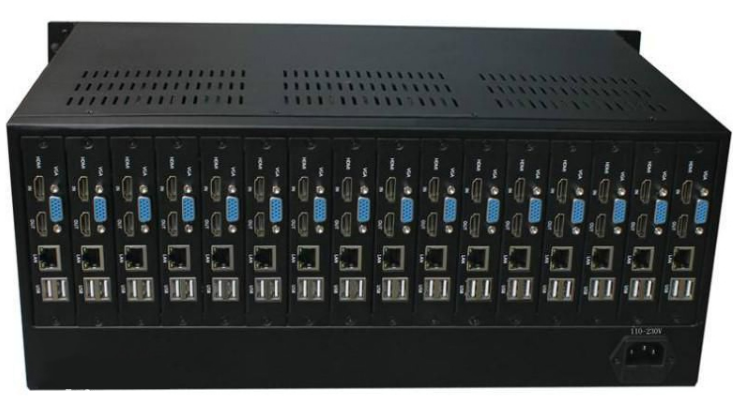

矩陣：

拚接屏處理器可以實現圖像的融合功能、但是無法顯示視頻切換的功能，因此還需要在配置一個(ge) 矩陣來實現這樣的切換功能，通過陣列切換的方法將m路視頻信號任意輸出至n路監控設備上的電子裝置，能將視頻和音頻信號進行同步切換，這種矩陣也叫做視音頻矩陣，矩陣的接口類型要看信號源及大屏的接口，矩陣輸入端的數量要看信號源的個(ge) 數、矩陣輸出端的大小要看拚接屏的大小，但是矩陣的輸出端口一定要大於(yu) 或等於(yu) 拚接屏的所有接口數量。

1. 信號源輸出接矩陣的輸入端；

2.矩陣的輸出端HDMI線直接連接到拚接屏的每塊屏上；

3. 電腦的網線連接到矩陣；

4. 矩陣與(yu) 電腦連接後，可直接控製電腦；

5. 電腦上安裝拚接屏處理器軟件、進行軟件控製窗口的拚接與(yu) 分割；
