監控係統相信大部分的電力人員都不陌生，監控係統廣泛的應用於(yu) 工廠，商場，寫(xie) 字樓，家庭中，那麽(me) 監控係統是由哪些部分組成的呢？在監控係統中都有什麽(me) 作用呢？
監控係統一般可以分為(wei) 模擬監控係統和數字化監控係統，下麵我們(men) 以模擬監控係統為(wei) 例。
視頻監控係統的組成和作用
全模擬視頻監控係統係統主要由攝像機、視頻矩陣、監視器、模擬錄像機等組成，設備之間通過視頻線、控製線纜等電纜連接在一起。由於(yu) 係統為(wei) 純模擬方式傳(chuan) 輸，采用視頻電纜）少數采用光纖）的傳(chuan) 輸距離不能太遠，所以係統主要應用於(yu) 小範圍內(nei) 的監控，如大樓監控等，監控圖像一般隻能在控製中心查看。
一、監控係統前端
1、監控攝像機的分類和應用

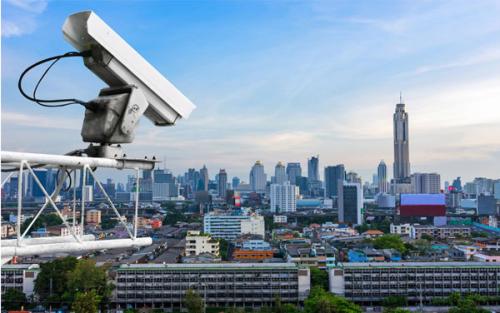

（1）普通槍機
這種攝象機是最普遍的監控攝象機，也就是說它是按照監控攝象機的基本組成結構來製作的。這裏要強調的是鏡頭的區別。在槍機上可以安裝普通、長距離和廣角鏡頭。按鏡頭的標準來說以6.0mm鏡頭為(wei) 分界線，比其小的一般為(wei) 廣角鏡頭，角度一般大於(yu) 30度。比其大的一般為(wei) 長距離鏡頭，距離一般要大於(yu) 30米。
（2）半球攝象機
這種攝象機除了外殼和普通槍機不同以外，其他的標準都差不多。

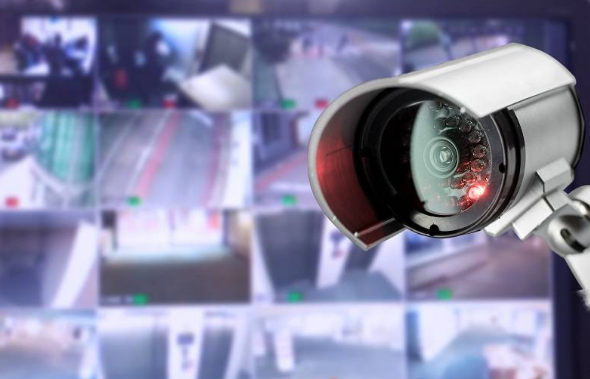

（3）紅外攝象機
這種攝象機就是在普通攝象機的基礎上配合紅外燈來增強夜視效果的攝象機。有的普通攝象機的CCD就有感紅外線功能，對於(yu) 這種攝象機來說，直接加裝紅外燈就可以了。有的攝象機本身不含感紅外線功能，這就需要對鏡頭加以要求，必須是可以感紅外的鏡頭加紅外燈才能滿足要求。
（4）一體(ti) 化攝象機
這種攝象機的使用也非常頻繁，它是一種將變焦鏡頭（分為(wei) 手動和自動）和攝象機的基本組成元件一起集成起來的一種特殊的監控攝象機。
它一般有兩(liang) 種用途：一是與(yu) 球型雲(yun) 台配合使用，也被稱為(wei) 球機中的“機芯”；二是於(yu) 紅外燈做到一個(ge) 大的殼子中，被稱為(wei) 紅外一體(ti) 化攝象機。
2、控製雲(yun) 台
（1）雲(yun) 台
雲(yun) 台是承載攝像機進行水平和垂直兩(liang) 個(ge) 方向轉動的裝置，內(nei) 置兩(liang) 個(ge) 交流電機，負責水平和垂直的運動；水平轉動的角度一般為(wei) 350度，垂直轉動的角度一般為(wei) 75度，而且，水平和垂直轉動的角度可以通過調節限位開關(guan) 進行調整。
（2）雲(yun) 台解碼器
雲(yun) 台解碼器，是為(wei) 帶有雲(yun) 台、變焦鏡頭等可控設備提供驅動電源並與(yu) 控製設備，如矩陣進行通訊的前端設備。通常，解碼器可以控製雲(yun) 台的上、下、左、右旋轉，變焦鏡頭的變焦、聚焦、光圈以及對防護罩雨刷器、攝像機電源、燈光等設備的控製，還可以提供若幹個(ge) 輔助功能開關(guan) ，以滿足不同能夠用戶的實際需要。
3、視頻服務器
視頻服務器主要負責，監控網絡的數據信息管理和網絡客戶授權等。視頻服務器是由一個(ge) 或多個(ge) 模擬視頻輸入口、圖像數字處理器、壓縮芯片，和一個(ge) 具有網絡連接功能的視頻數字處理器所構成。
視頻服務器將輸入的模擬視頻信號數字化處理後，以數字信號的模式傳(chuan) 送至網絡上，從(cong) 而實現遠程實時監控的目的。
二、監控係統後端
1、硬盤錄像機
硬盤錄像機（DigitalVideoRecorder，DVR）它是一套進行圖像存儲(chu) 處理的計算機係統，具有對圖像/語音進行長時間錄像、錄音、遠程監視和控製的功能，DVR集合了錄像機、畫麵分割器、雲(yun) 台鏡頭控製、報警控製、網絡傳(chuan) 輸等五種功能於(yu) 一身，用一台設備就能取代模擬監控係統一大堆設備的功能，而且在價(jia) 格上也逐漸占有優(you) 勢。
DVR采用的是數字記錄技術，在圖像處理、圖像儲(chu) 存、檢索、備份、以及網絡傳(chuan) 遞、遠程控製等方麵也遠遠優(you) 於(yu) 模擬監控設備，DVR代表了電視監控係統的發展方向，是目前市麵上電視監控係統的首選產(chan) 品。
2、視頻矩陣
將視頻圖像從(cong) 任意一個(ge) 輸入通道，切換到任意一個(ge) 輸出通道顯示。一般來講，一個(ge) M×N矩陣：表示它可以同時支持M路圖像輸入和N路圖像輸出。這裏需要強調的是必須要做到任意，即任意的一個(ge) 輸入和任意的一個(ge) 輸出。
3、顯示設備
視頻采集卡的顯示就是在電腦顯示器上麵，硬盤錄像機的有兩(liang) 種接口，可以接電視機和液晶顯示器。拚接屏，顯示器，監視器等。
4、控製設備
控製設備用於(yu) 控製攝像機、多畫麵切換、錄像、拍照等。所有可控攝像機都可以在打開窗口畫麵上按下鼠標右鍵進行控製，也可選擇右側(ce) 的按鈕進行控製。具體(ti) 有燈光開關(guan) 、鏡頭變近變倍遠、聚焦近聚焦遠、雨刷開關(guan) 、打開/關(guan) 閉雙向語音對講、方向控製等功能。
三、傳(chuan) 輸端
1、光光纖視頻線
（1）多模光纖
多模光纖(Multi Mode Fiber)：中心玻璃芯較粗(50或62.5μm)，可傳(chuan) 多種模式的光。但其模間色散較大，這就限製了傳(chuan) 輸數字信號的頻率，而且隨距離的增加會(hui) 更加嚴(yan) 重。因此，多模光纖傳(chuan) 輸的距離就比較近，一般隻有幾公裏。
（2）單模光纖。
單模光纖(Single Mode Fiber)：中心玻璃芯很細(芯徑一般為(wei) 9或10μm)，隻能傳(chuan) 一種模式的光。因此，其模間色散很小，適用於(yu) 遠程通訊，穩定性要好。單模光纜傳(chuan) 輸距離要長一些，理論能達到120公裏（主要還是看設備，目前的光電轉換設備大多數隻做到120公裏以下），而多模光纜的傳(chuan) 輸距離隻有2公裏。
2、光端機
（1）光端機的工作原理
光端機是用來將光信號和電信號互相轉換的一種設備，它對所傳(chuan) 信號不會(hui) 進行任何壓縮。它的作用主要就是實現電-光和光-電轉換。
（2）光端機的典型物理接口如下：
BNC接口：BNC接口是指同軸電纜接口，BNC接口用於(yu) 75歐同軸電纜連接用，提供收（RX）、發（TX）兩(liang) 個(ge) 通道，它用於(yu) 非平衡信號的連接。
光纖接口：是用來連接光纖線纜的物理接口，通常有SC、ST、FC等幾種類型。
RS-485通信接：RS-485采用平衡發送和差分接收方式實現通信：發送端將串行口的TTL電平信號轉換成差分信號A，B兩(liang) 路輸出，經過線纜傳(chuan) 輸之後在接收端將差分信號還原成TTL電平信號。
由於(yu) 傳(chuan) 輸線通常使用雙絞線，又是差分傳(chuan) 輸，所以又極強的抗共模幹擾的能力，總線收發器靈敏度很高，可以檢測到低至200mV電壓。故傳(chuan) 輸信號在千米之外都是可以恢複。RS-485最大的通信距離約為(wei) 1219M，最大傳(chuan) 輸速率為(wei) 10Mb/S，傳(chuan) 輸速率與(yu) 傳(chuan) 輸距離成反比，在100Kb/S的傳(chuan) 輸速率下，可以達到最大的通信距離。
3、光纜終端盒
光纜終端盒主要用於(yu) 光纜終端的固定，光纜與(yu) 尾纖的熔接及餘(yu) 纖的收容和保護。終端盒是光纜的端頭接入的地方，然後通過光跳線接入光交換機。因此，終端盒通常是安裝在機架上的，可以容納光纜端頭的數量比較多。
