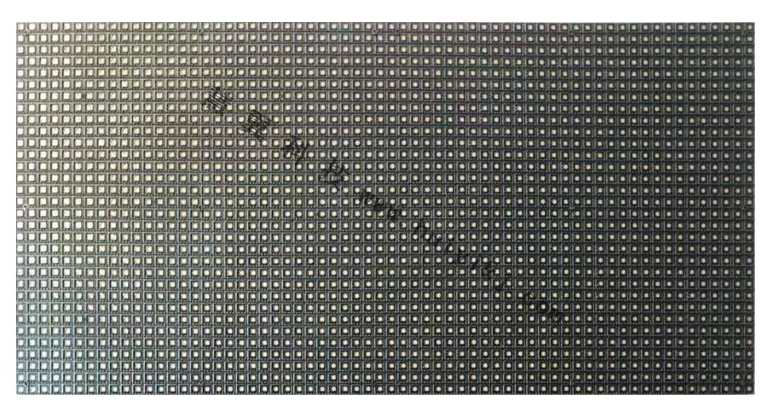

微間距LED顯示屏主要是應用COB技術，是一種LED顯示的封裝技術LED發光芯片直接與(yu) 模塊載板進行高精密鍵合，並與(yu) 模塊載板上的驅動元器件通過介質連接，發光麵整體(ti) 防護。相較於(yu) SMD技術，存在一定工藝差別，微間距LED顯示屏有哪些優(you) 勢，下麵一起來了解下！

1、防護性能更高

COB技術的LED顯示屏產(chan) 品表麵覆有環氧樹脂，具備良好的防水、防潮、防腐蝕、防塵、防靜電、防氧化等能力，能夠避免出現因潮濕、靜電、灰塵等環境因素造成死燈、壞燈的問題。優(you) 秀的防護性能使之適合在惡劣環境中，如高濕度、高鹽霧、沙塵多的區域中使用。

2、顯示效果柔和

COB是芯片直接封裝到PCB板上，發光角度大，並且經過表麵覆膜混光後近似麵光源，觀看舒適度更好。

3、封裝技術

COB不再使用支架來封裝芯片，其間距的大小主要受限於(yu) 芯片大小。目前COB量產(chan) 間距最小能達到P0.7，樣品階段有P0.4，隨著技術及上下遊配套的成熟，未來還能往更小間距發展。

4、安裝方式

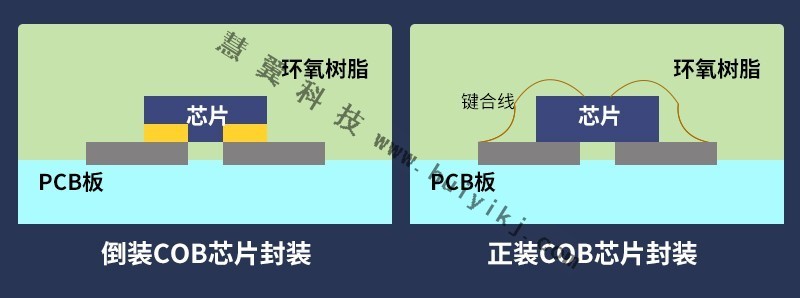

在封裝過程中，芯片與(yu) PCB板的連接方式使COB有了正裝和倒裝的區別。正裝COB的芯片電極朝上，然後通過金屬鍵合線與(yu) PCB板上的電路連接；倒裝COB的芯片電極朝下，無需鍵合線，直接與(yu) PCB上的電路導通。

正裝產(chan) 品上下遊配套更成熟，成本上會(hui) 有一定優(you) 勢。倒裝產(chan) 品無鍵合線，熱阻小，發熱量會(hui) 小一些；無焊接線使其壞燈率更低。

以上就是微間距LED顯示屏及優(you) 勢的介紹，主要是依托COB技術來實現的，不管是從(cong) 產(chan) 品、安裝還是效果來說，都具備較大的優(you) 勢，未來，也會(hui) 應用到更多地方，目前海康威視可提供P0.7/P0.9/P1.2/P1.5的正裝和倒裝COB產(chan) 品，需要的可聯係在線客服谘詢，更多LED顯示屏谘詢，請繼續關(guan) 注必威首页。
